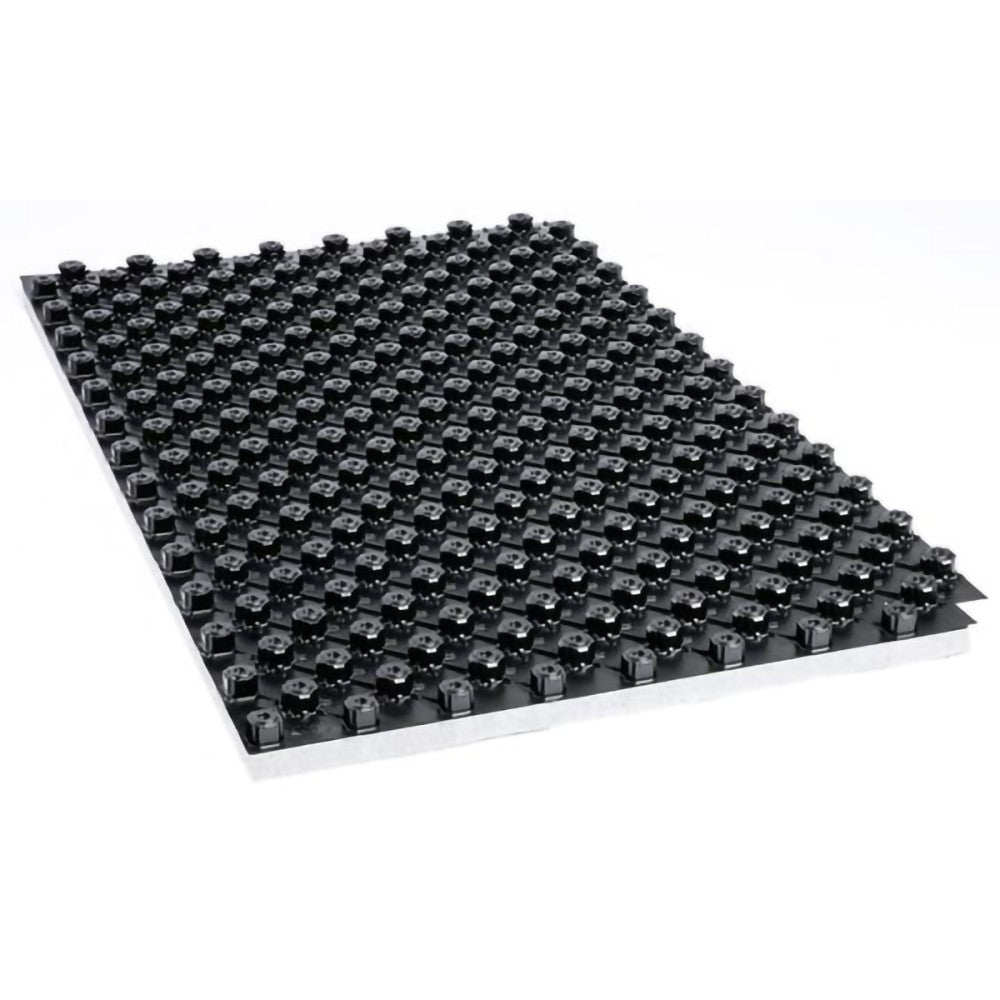

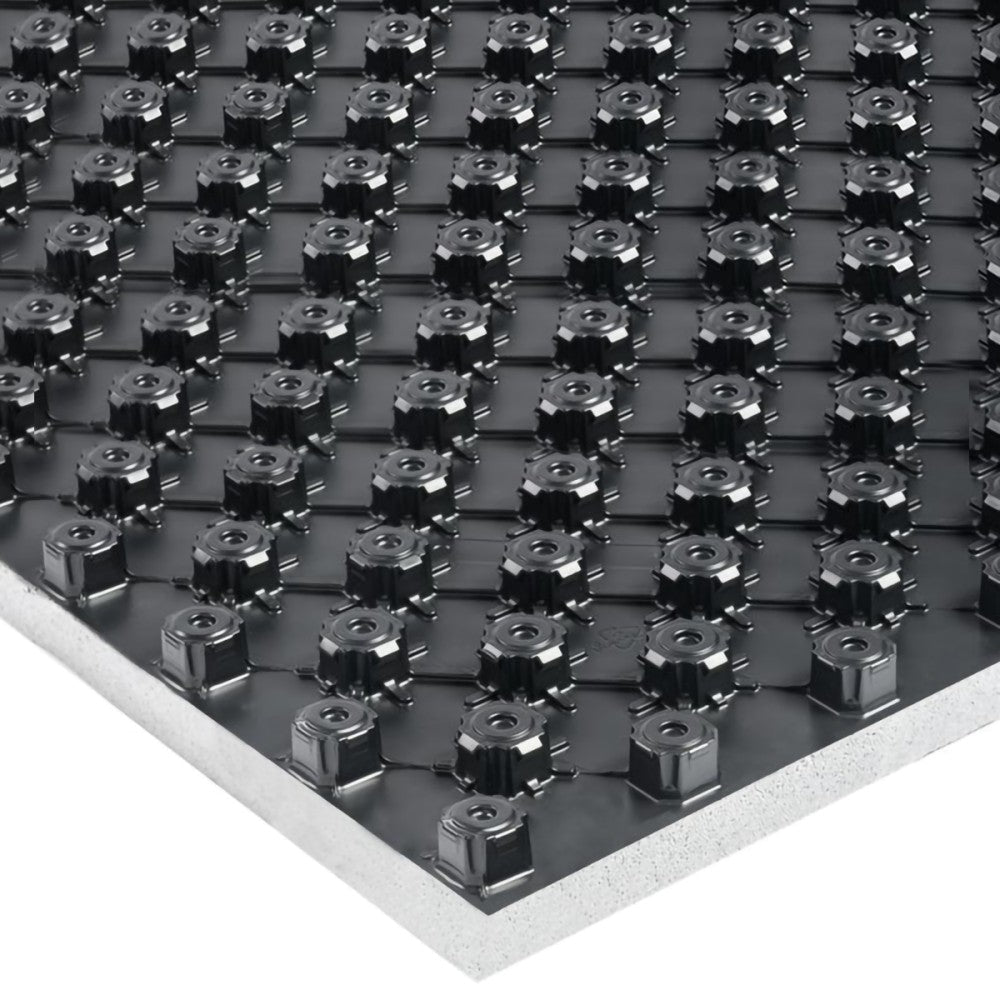

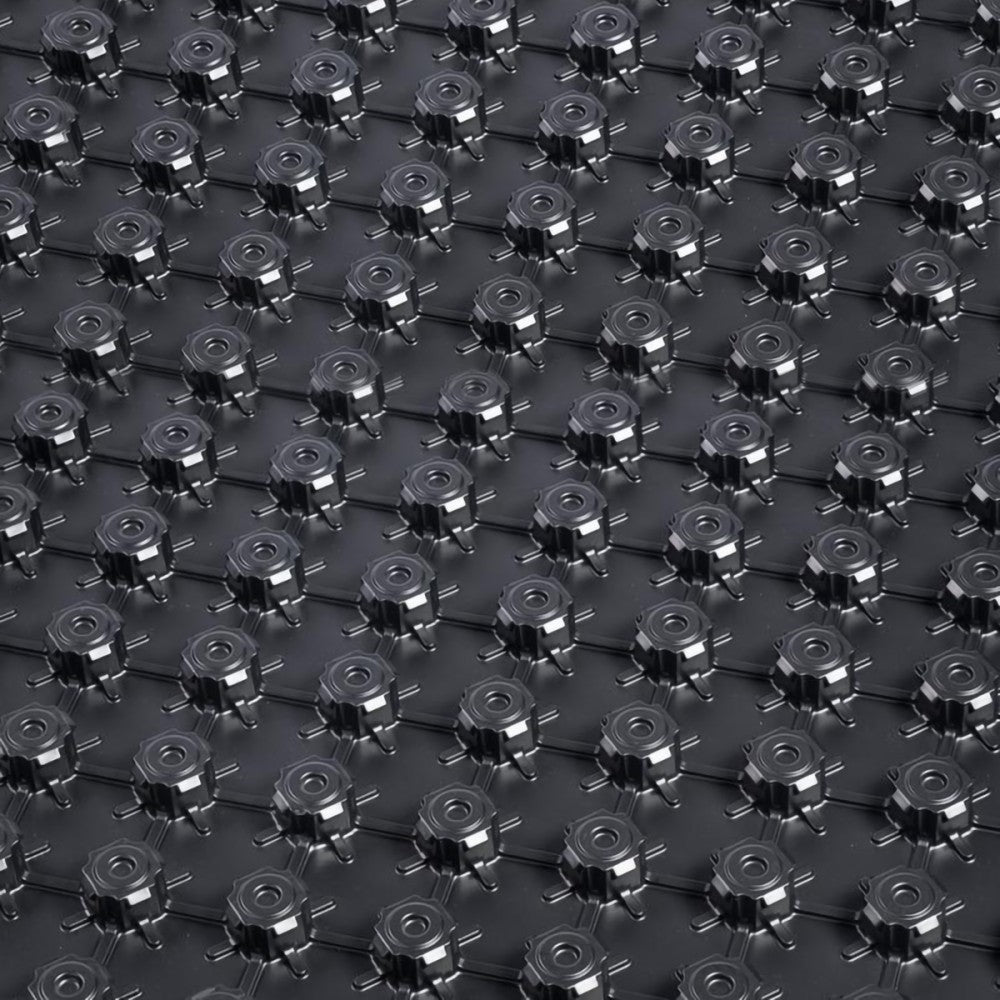

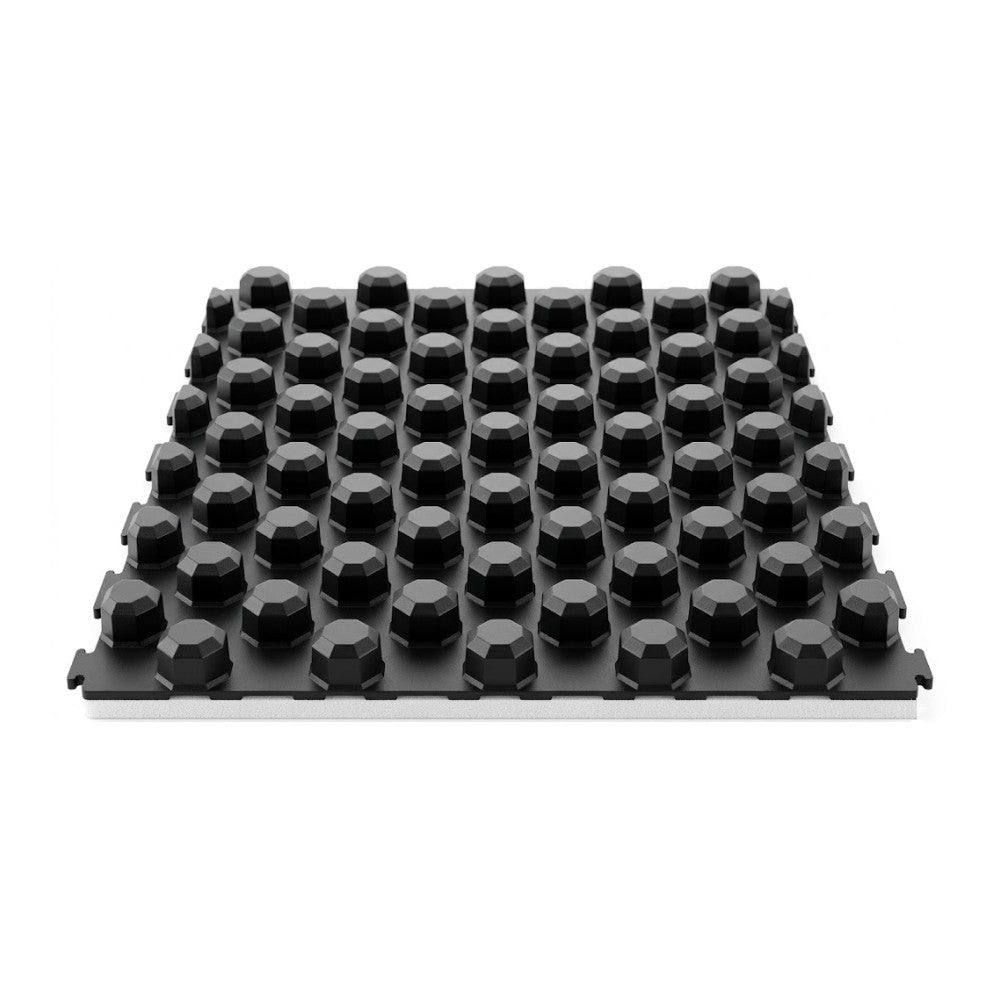

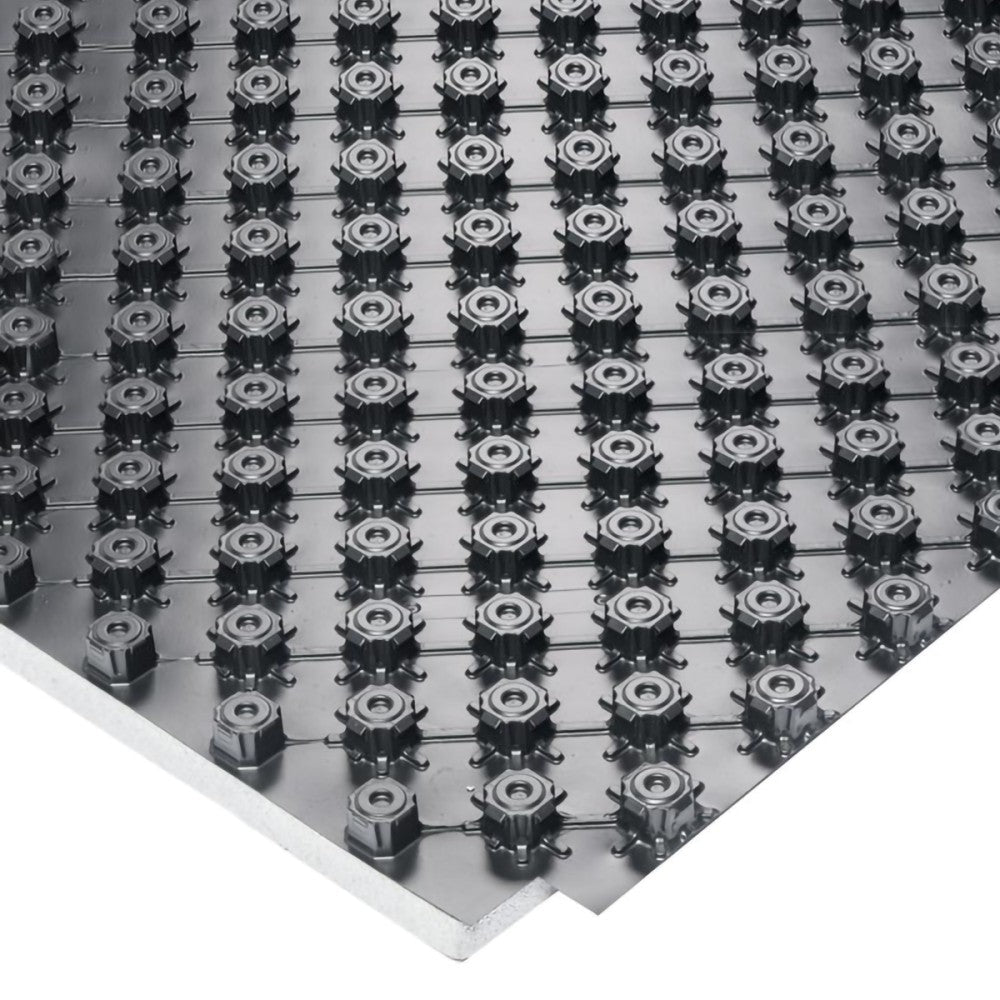

OneCalor Noppe Graf 60 noppenplaat 4, 75 m²

De OneCalor Noppe Graf 60 is een EPS-noppenplaat met grafiet voor vloerverwarming en -koeling. De gevormde PS-toplaag met overlappende randen creëert een gesloten, dampdicht oppervlak; buizen worden mechanisch vastgeklemd zonder clips. De plaat is beloopbaar tijdens de installatie en geschikt voor zelfnivellerende vloeibare en traditionele zand-cementdekvloeren. Gemaakt van CFK-vrije, recyclebare, zelfdovende materiaaln die ongevoelig zijn voor schimmels, bacteriën en chemicaliën.

Belangrijkste kenmerken

• EPS met grafiet, gevormd in één stuk voor thermische isolatie
• PS-toplaag met overlappende randen voor stabiele aansluiting
• Gesloten oppervlak voorkomt indringen van cementpasta; geschikt voor vloeibare en zand-cementdekvloeren
• Mechanische vergrendeling voor buizen 16x2 en 17x2 mm; legstappen in veelvouden van 5 cm; geen extra clips nodig
• Doorlopende dampbarrière
• Beloopbaar tijdens de montage van het circuit

Technische gegevens

• Productcode: 2115001293G
• Afmetingen: 1380 x 690 mm
• Hart-op-hartafstand: 50 mm
• Dikte basisplaat: 35 mm
• Noppenhoogte: 22 mm
• Totale paneeldikte: 57 mm
• Dichtheid: 25 kg/m³
• Foliedikte: 0, 6 mm
• Warmteweerstand basis: 1, 21 m²K/W
• Warmteweerstand gewogen dikte: 1, 31 m²K/W
• Druksterkte bij 10% vervorming: 150 kPa
• Minimale dekvloerdikte met vloeimiddel: 45 mm
• Minimale dekvloerdikte met vloeimiddel voor verlaagde dekvloeren: 30 mm
• Geschikte buisdiameter: 16, 17 of 18 mm
• Brandreactie: Euroklasse E
